Krytky venkovních parapetů

Dilatační AL krytky parapetů

Proč stavebnictví potřebuje dilatační krytky venkovních parapetů?

Venkovní parapety hliníkové dilatují (+ /- 2,5 mm / 3 m délky) a v letních měsících má jejich povrch až 70 C. Díky těmto teplotním vlivům a v průběhu životního cyklu parapetů, dochází k poškozením a vadám při nesprávném použití parapetních krytek a dalšího příslušenství, které neřeší dilataci a zatékání.

popraskání bočního ostění, díky tlaku parapetu přes krytku do ostění při maximální dilataci a tím pádem také zatékání či podtékání vody přes popraskané ostění v deštivých dnech. Následně mohou vzniknout v zimních měsících plísně v parapetní rovině z interiéru stavby.
podtékání vody pod parapety z bočních stran v případě netěsnosti krytek a přívalových deštích, kdy uchycení krytky po celé hloubce vyložení z horní i spodní části parapetu není těsné.
zatékání vody v zadních rozích, které neřeší dilataci parapetu ve spojení s dilatací výplně stavebního otvoru a správným odvodem vody v případě zatékání.

Výše škody (opravy), která se projeví v řádu několika let po usazení parapetů, se u běžného rodinného domu (7 ks parapetů venkovních, natahovaná silikonová fasáda) může vyšplhat i k částce 100 tis. Kč, v případě že se podcení výše zmíněné aspekty. U dřevostaveb mohou být následky mnohem více finančně náročné.

Všechny výše zmíněné aspekty řeší právě Dilatační boční krytky parapetů, které jsou nově v nabídce.

Základní informace o výrobku / výrobcích

Modely dilatačních krytek: DILA1, DILA2, DILA3
Materiál krytky: Hliníkový profil slitina T6060 povrchově upravený
Materiál dilatační části: EPDM profil 65/50shore a odolností (-30 až +90 C)
Barvy: všechny dostupné práškové barvy dle RAL, včetně imitací C33,C34 a EV1, Originál ELOX – EV1/C0
Balení: zvlášť AL díly a zvlášť EPDM (gumové) díly, nutno uvádět v objednávce
Vyložení: 50 až 700 mm, dle požadavků zákazníka
Nosy: Krytky pro přední nosy parapetů 25/30/40 mm
Dilatace: - / + 2,7 mm / 3 m dlouhý parapet
Vhodné pro sílu AL parapetu: 0,8 – 3,2 mm
Odolnost vodního sloupce: 1.900 pa

Vhodné pro venkovní parapet s klesáním 5 nebo 6 stupnů Dilatační krytky (jak hliníková tak gumová část) jsou zkracovatelné na na nižší vyložení parapetů, klíčové je u hliníkové části dodržet sklon řezu 5 stupnů.

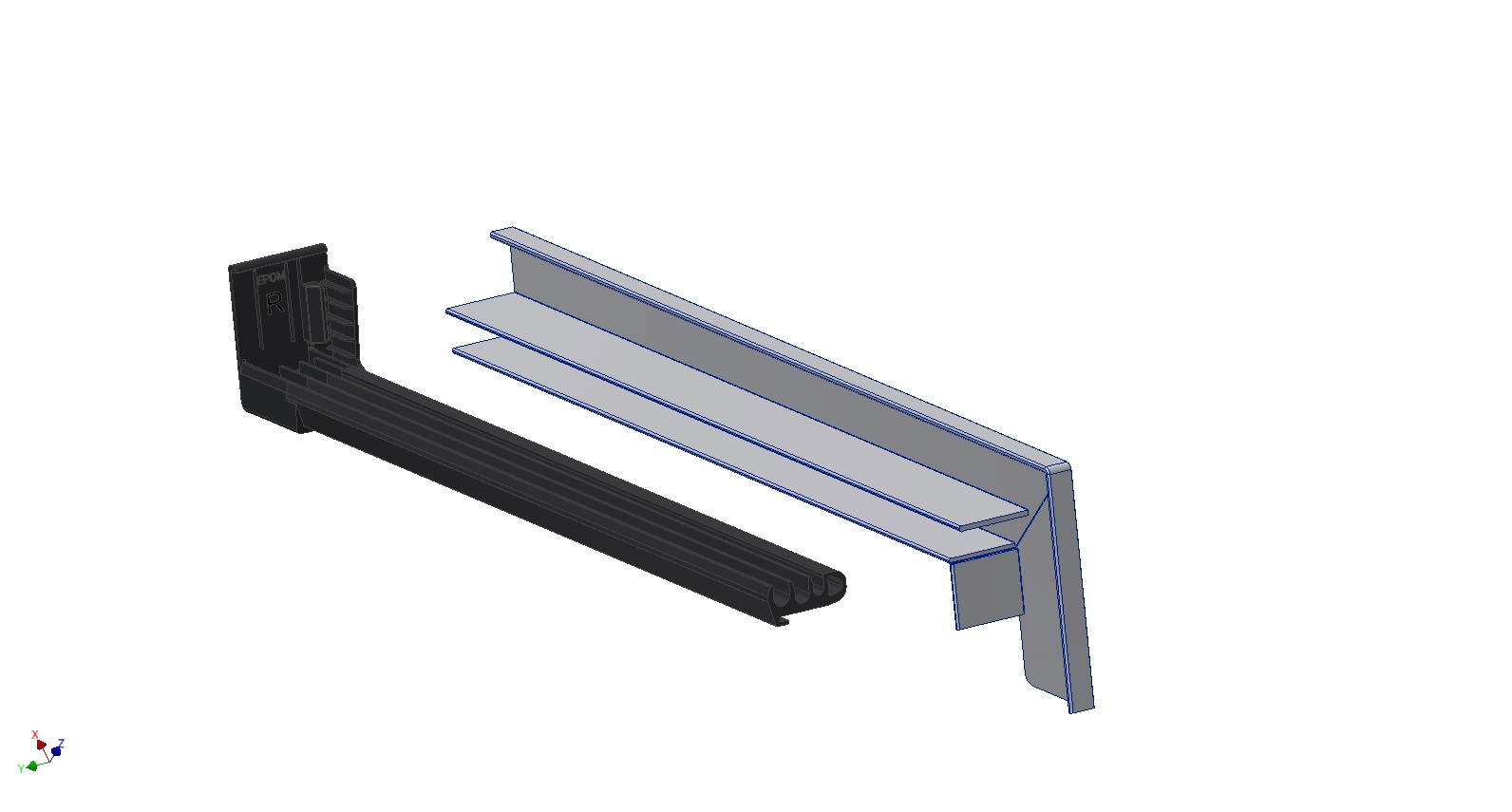

Model DILA1 - s horní plochou 6,7 mm

vhodný pro montáže parapetů při již hotovém ostění s první vrstvou lepidla
horní část krytky je připravena na nalepení 6 mm ETICS / APU lišty
krytka se skládá ze dvou částí (hliníkový profil + těsnění)

Model DILA2 - s horní plochou 22 mm

vhodný pro montáže parapetů bez připraveného bočního ostění
horní část krytky je připravena na použití 20 mm XPS polystyrenu pro vyrovnání a zateplení ostění
krytka se skládá ze dvou částí (hliníkový profil + těsnění)

Model DILA3 - s horní plochou 23 mm

vhodný pro montáže parapetů bez připraveného bočního ostění
vhodný pro montáže parapetů společně s vodícími lištami venkovního stínění a umožnuje tak vodící liště končit 2 mm nad parapetem, což je v případě temnících rolet a screenů klíčové pro plné temnění
horní část krytky je připravena na použití 20 mm XPS polystyrenu pro vyrovnání a zateplení ostění
krytka se skládá celkem ze třech částí, přičemž horní část je formátovatelná
maximální krytí rohu parapetu v zadní části pod oknem před nápory vody
estetické krytí těla krytky před usazováním nečistot po celé hloubce vyložení

Instrukce k montáži

na parapetech by neměl být žádný otřep který by bránil nasunutí do těsnění
nejprve je nutné odměřit délku těsnění a ustřihnout přední část podle vyložení parapetu tak, aby těsnění končilo mimo fasádu
těsnění se vsune do drážky krytky a zkontroluje se jestli jeho límec je dobře uchycený po celé délce krytky
následně se nasune do drážky těsnění parapet (pod horním sklonem cca 30 stupnů) nejprve v části předního nosu krytky a poté až k zadnímu nosu

Návod na aplikaci EPDM těsnění (PDF)

Odpočty pro zaměření a výrobu parapetu (bráno z čisté délce parapetu)

Doporučený odpočet pro DILA1 a DILA2 = -14 mm na celou délku parapetu
Doporučený odpočet pro DILA3 = -16 mm na celou délku parapetu

Doporučení

Pro správné zajištění dilatace parapetního lože v návaznosti na usazením krytky na parapet a dilatace výplně stavebního otvoru (po ukotvení parapetu k podkladovému profilu okna) doporučujeme také používat 2 mm pěnové dilatační EPDM pásky (samolepící) na horním a venkovním bočním okraji krytek. Tyto pásky jsou přetíratelné (tmelitelné) PU tmely, které jsou přetíratelné.
